L'outil SITAC permet de dessiner la situation tactique d'une intervention directement sur la carte : moyens engagés, actions offensives et défensives, sinistre, points d'eau, commandement, sectorisation, cheminements et symboles feux de forêt. La symbologie suit la charte graphique GOC (GDO « Exercice du commandement et conduite des opérations », annexe B) complétée par la symbologie feux de forêt CWA 18017.
La SITAC d'une intervention est collaborative : plusieurs utilisateurs peuvent la dessiner en même temps depuis des postes différents, chacun voyant les objets posés par les autres.

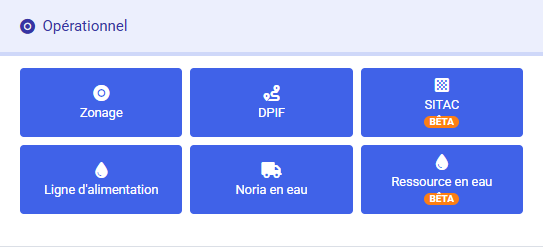

Outil en bêta. Il est accessible à tous les utilisateurs, sans droit particulier, dans la catégorie Opérationnel des outils de la carte.

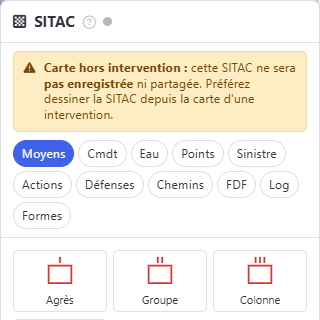

Carte hors intervention : si vous ouvrez l'outil depuis une carte qui n'est rattachée à aucune intervention, un bandeau d'avertissement s'affiche dans la palette : la SITAC ne sera ni enregistrée ni partagée. Préférez toujours la carte d'une intervention.
L'outil reste actif entre deux poses : vous pouvez enchaîner les symboles sans le réactiver. À la fermeture de l'outil, les objets restent affichés sur la carte et restent éditables au clic.
Les symboles sont regroupés en onglets :
| Onglet | Contenu |
|---|---|
| Moyens | Agrès, groupe, colonne, moyens aériens — et la bibliothèque des moyens de l'intervention (voir plus bas) |
| Actions | Actions offensives codées (attaque, ALIM, EMUL, VENT, MED, MES, SR, RECH, SD, EPUIS, SAUV, REC, TRAIT, OBST), reconnaissance, noria |
| Défenses | Ligne de défense, périmètre de sécurité, barrage, ligne de sécurité, défense périmétrale |
| Chemins | Accès, rocade, pénétrante, évolution limitée, évolution impossible |
| Cmdt | PC de colonne, PC de site, point de transit, secteur (zone), chef de secteur |
| Eau | Prise d'eau pérenne, prise d'eau non pérenne, point de ravitaillement (ABE / HBE) |
| Points | Point sensible, danger, victime, évacuation |
| Sinistre | Foyer, surface impliquée, sinistre développé |
| Log | Codes logistiques : P, CRM, DZ, PRV, PMA, CH, MOR, MED, PSY, VET, PHAR, REST, MEC, OIL, ELEC, EMUL |
| FDF | Front de feu, contre-feu, attaque sur les flancs, largages eau et retardant (avion et hélicoptère) |
| Formes | Rectangle, cercle, polygone, texte libre |
Auto (couleur par défaut du symbole) ou une composante imposée — Incendie, SAP, Eau, Risques particuliers, Commandement, Générique.FPT 2, GIFF ALPHA.| Composante | Couleur | Usage |
|---|---|---|
| Incendie | Rouge | Extinction, incendie |
| SAP | Vert | Secours à personnes, sanitaire |
| Eau | Bleu | Eau, hydraulique |
| Risques particuliers | Orange | CHIM, RAD… |
| Commandement | Violet | Commandement, sectorisation |
| Générique | Noir | Défaut, infrastructures |
| Géométrie | Saisie |
|---|---|
| Symbole ponctuel | 1 clic (ou glisser-déposer depuis la palette) |
| Ligne / action / cheminement | Plusieurs clics, double-clic ou bouton Terminer la ligne pour finir |
| Largage avion (eau / retardant) | 2 clics : la géométrie des ellipses est déduite de l'axe tracé |
| Polygone, secteur, zone de sinistre | Plusieurs clics, double-clic ou bouton Terminer le polygone |
| Rectangle | 2 clics (coins opposés) |
| Cercle | 2 clics (centre puis rayon) |
Lorsque l'extrémité d'un tracé est posée à proximité (~20 px) d'un objet déjà présent, elle s'y accroche : l'extrémité suit ensuite les déplacements de cet objet. Pratique pour rattacher une action à un engin ou une alimentation à une prise d'eau.
Un clic sur un objet ouvre sa bulle d'édition :
La bulle d'édition reste disponible même après la fermeture de l'outil.
Échap.L'édition par poignées est disponible en 2D uniquement. En 3D, les objets sont affichés mais ne sont pas éditables.
Les objets SITAC sont des tracés de la carte à part entière : ils bénéficient des actions de la section Édition du panneau d'outils.
Quand la carte est rattachée à une intervention, la SITAC est synchronisée avec le serveur :
Un voyant de synchronisation figure dans l'en-tête de la palette :
| Voyant | Signification |
|---|---|
| Vert | Synchronisé — l'heure de la dernière synchro s'affiche au survol |
| Rouge | Synchronisation en erreur — nouvelle tentative automatique |
| Gris | Hors synchronisation (carte sans intervention) |
Dès qu'une intervention possède au moins un objet SITAC, une couche « SITAC » apparaît dans l'onglet Couches de la carte. Elle permet d'afficher ou de masquer d'un coup l'ensemble de la situation tactique, sans la supprimer.
Depuis l'onglet Moyens de la palette, le bouton « Génération automatique SITAC » amorce la situation tactique à partir des données de l'intervention :
La bibliothèque « Moyens de l'intervention » liste par ailleurs tous les moyens engagés : cliquez (ou glissez) un moyen pour le poser à la main. Les moyens déjà posés disparaissent de la liste ; leur statut opérationnel est rappelé en couleur et au survol.
Le bouton « Rejouer la SITAC » (section Replay & export) rejoue la construction de la situation tactique dans le temps : un curseur parcourt les horodatages successifs et la carte affiche l'état de la SITAC à l'instant choisi.
Pendant un replay, la SITAC est en lecture seule : quittez le replay pour reprendre l'édition.
Le bouton PDF de la section Replay & export génère le rapport de la SITAC : carte de la situation tactique, inventaire des objets posés et sectorisation. Comme pour les autres rapports de la carte, il peut être téléchargé, envoyé par email ou partagé via un lien public de téléchargement.
Les objets SITAC peuvent être liés aux secteurs de l'OCT (voir la bulle d'édition). HORUS constitue à partir de là un contexte tactique consolidé — SITAC, OCT, moyens et liens entre eux — exploité par les fonctionnalités d'intelligence artificielle, notamment pour la génération d'un OCT.
